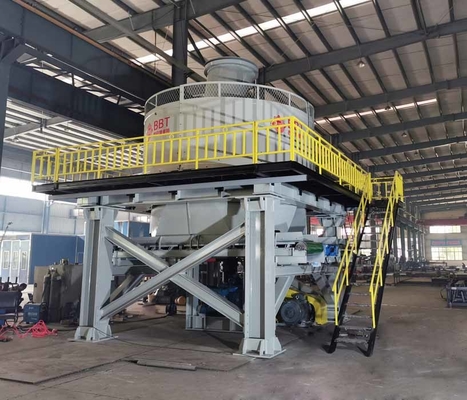

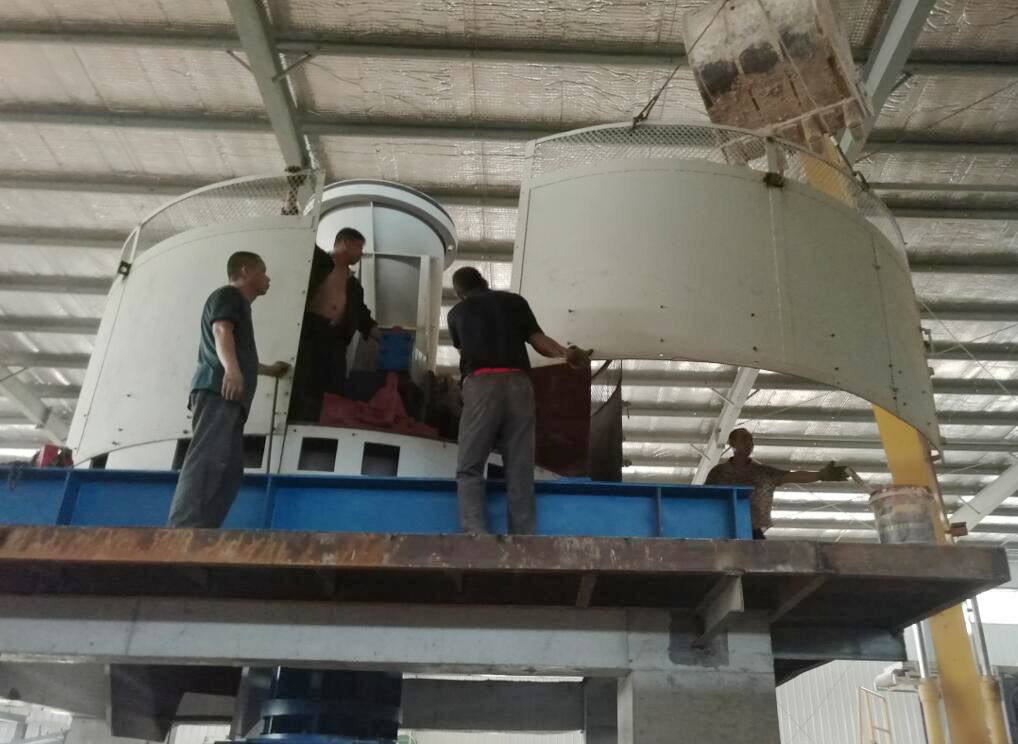

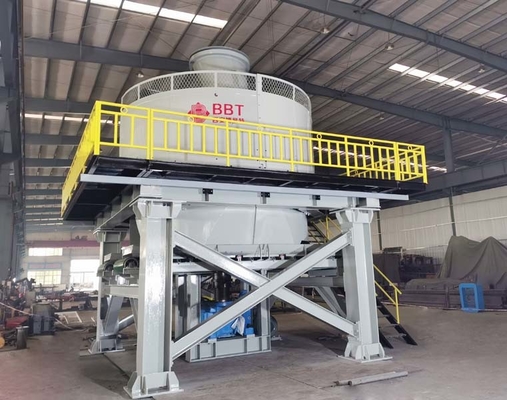

Wet Pan Mill
Wet pan mill adalah produk baru yang dikembangkan oleh perusahaan kami berdasarkan penyerapan pengalaman canggih dari produk serupa di luar negeri, dan menempati posisi terdepan di antara produk serupa di China. Mesin ini memiliki struktur yang masuk akal, pengoperasian yang stabil, tingkat kegagalan yang rendah, serta mudah digunakan dan dirawat. Mesin ini terutama digunakan untuk pengolahan bahan baku dalam proses produksi batu bata sinter dengan gangue batubara, abu terbang, serpih, tanah liat, dan lumpur sebagai bahan baku utama. Mesin ini memiliki fungsi menghancurkan, menggiling, menguleni, dan mencampur. Setelah bahan baku digiling dan diproses oleh mesin ini, sifat teknologi komprehensif dari bahan baku dapat ditingkatkan secara signifikan, dan produk sinter berkualitas lebih tinggi dapat diproduksi.
Bagian Utama
Pelat saringan
Bahan baku untuk pelat saringan adalah baja mangan tinggi, desain modul, anti-aus, dan juga dapat dilepas dengan suku cadang baru dengan mudah.
Penggiling
Rol mengadopsi struktur di mana kulit rol dipisahkan dari hub, yang dihubungkan secara keseluruhan oleh kunci berbentuk baji; mudah untuk mengganti kulit saat dibutuhkan.
Kulit rol
Ketebalan kulit rol adalah 150 mm, terbuat dari baja paduan kromium-mangan tinggi, yang memiliki kekuatan tinggi dan tahan aus
Wajan
Ini adalah struktur kisi yang dilas oleh wol baja, yang lebih kuat dan dapat menahan kompresi dampak yang besar.
Dukungan struktur
Terdapat bantalan peredam kejut poliuretan antara platform dan peredam, yang digunakan untuk menyerap gaya tumbukan dan getaran peralatan selama pengoperasian.
Catatan: Platform pendukung struktur dan perawatan bersifat opsional dan
pelanggan dapat mengelasnya di lokasi.
Poros utama
Poros utama terbuat dari tempa baja paduan, dan telah diberi perlakuan panas, yang memiliki kekuatan tinggi;
Ketahanan terhadap kelelahan dan dapat menahan gaya eksentrik radial yang besar.
Motor & peredam
Kopling hidrolik dan terbatas torsi digunakan untuk transmisi daya antara motor mesin utama dan poros input peredam, yang secara efektif melindungi peredam dan motor dari dampak pada bagian mekanis saat bekerja pada beban penuh; peredam utama dilengkapi dengan sistem pelumasan paksa dan kipas pendingin.
Parameter Teknis
| No. |
Item |
TWPM185 |
TWPM200 |
| 1 |
Ukuran rol |
1850*700mm diameter*lebar |
2000*900mm diameter*lebar |
| 2 |
Kecepatan putar untuk poros utama |
≥13 rpm |
≥13 rpm |
| 3 |
Daya |
90+2.2+2.2+1.5kw |
142kw |
| 4 |
Diameter efektif rol |
1850mm |
2000mm |
| 5 |
Kecepatan putar |
≥29rpm |
≥29rpm |
| 6 |
Diameter lubang saringan |
Bangunan yang disesuaikan |
Bangunan yang disesuaikan |
| 7 |
Kapasitas produksi |
40-50 m³/j |
60-90 m³/j |
| 8 |
Berat total peralatan |
65200 kg |
70000 kg |
| 9 |
Dimensi |
5300*4600*6500mm |
6700*6500*6700mm |
