Wet Pan Mill untuk lini produksi tanah liat, peralatan penghancur Dimensi 6700*6500*6700mm

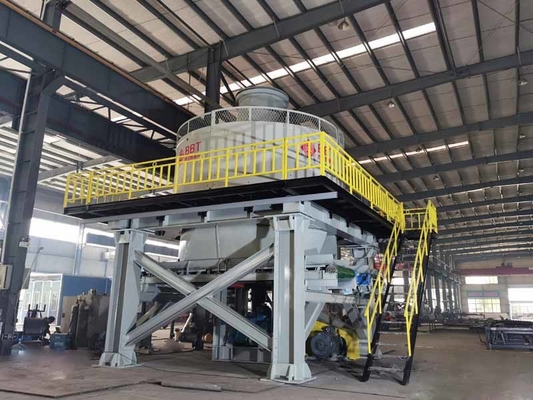

Wet Pan Mill
Penggiling roda basah terutama digunakan untuk menghancurkan (menghaluskan) tanah liat sedang-keras, terak, silika, dll. Digunakan untuk penghancuran sedang dan halus bahan. Partikel bahan yang dihancurkan oleh penggiling roda berbentuk kira-kira bulat, dan tepi serta sudutnya tidak tajam. Penggiling roda basah terutama mencampur, menghancurkan, dan menggiling berbagai bahan sepenuhnya. Mesin ini memiliki struktur yang relatif sederhana, perawatan mudah, tidak ada persyaratan yang terlalu ketat pada ukuran umpan, peralatan berat, kekakuan keseluruhan yang kuat, tahan benturan, dan pengoperasian peralatan yang aman dan stabil.
Bagian Utama
Pelat saringan
Bahan baku untuk pelat saringan adalah baja mangan tinggi, desain modul, anti-aus dan juga dapat dilepas dengan suku cadang baru dengan mudah.
Penggiling
Rol mengadopsi struktur di mana kulit rol dipisahkan dari hub, yang dihubungkan secara keseluruhan oleh kunci berbentuk baji; mudah untuk mengganti kulit saat dibutuhkan.
Kulit rol
Ketebalan kulit rol adalah 150 mm, terbuat dari baja paduan kromium-mangan tinggi, yang berkekuatan tinggi dan tahan aus
Wajan
Ini adalah struktur kisi yang dilas oleh wol baja, yang lebih kuat dan dapat menahan pemadatan dampak yang besar.
Dukungan struktur
Terdapat bantalan peredam kejut poliuretan antara platform dan peredam, yang digunakan untuk menyerap gaya benturan dan getaran peralatan selama pengoperasian.
Catatan: Platform pendukung struktur dan perawatan bersifat opsional dan
pelanggan dapat mengelas di lokasi.
Poros utama
Poros utama terbuat dari tempa baja paduan, dan telah diberi perlakuan panas, yang memiliki kekuatan tinggi;
Ketahanan terhadap kelelahan dan dapat menahan gaya eksentrik radial yang besar.
Motor & peredam
Kopling hidrolik dan terbatas torsi digunakan untuk transmisi daya antara motor mesin utama dan poros input peredam, yang secara efektif melindungi peredam dan motor dari dampak pada bagian mekanis saat bekerja pada beban penuh; peredam utama dilengkapi dengan sistem pelumasan paksa dan kipas pendingin.
Parameter Teknis
| No. |
Item |
TWPM185 |
TWPM200 |
| 1 |
Ukuran rol |
1850*700mm diameter*lebar |
2000*900mm diameter*lebar |
| 2 |
Kecepatan putar untuk poros utama |
≥13 rpm |
≥13 rpm |
| 3 |
Daya |
90+2.2+2.2+1.5kw |
142kw |
| 4 |
Diameter efektif rol |
1850mm |
2000mm |
| 5 |
Kecepatan putar |
≥29rpm |
≥29rpm |
| 6 |
Diameter lubang saringan |
Bangunan yang disesuaikan |
Bangunan yang disesuaikan |
| 7 |
Kapasitas produksi |
40-50 m³/jam |
60-90 m³/jam |
| 8 |
Berat total peralatan |
65200 kg |
70000 kg |
| 9 |
Dimensi |
5300*4600*6500mm |
6700*6500*6700mm |
