Pabrik pembuatan batu bata tanah liat otomatis penuh proyek tungku terowongan batu bata tanah liat merah
Desain proyek tungku bata tanah liat tungku terowongan bata api oleh BBT
Tungku terowongan bata tanah liat tungku bata api/harga mesin tungku bata
Tungku terowongan bata tanah liat
Tungku terowongan memiliki sistem pelepasan asap, sistem daur ulang, sistem pemulihan panas limbah, sistem pendingin, dan sistem penyeimbang tekanan. Tungku ini memiliki fitur-fitur berikut: bagian besar, hasil tinggi, perbedaan suhu bagian kecil, efek pengawetan panas yang baik. Sementara itu, sistem kontrol otomatis tungku dilengkapi untuk memastikan bahwa parameter panas pembakaran stabil, sehingga kualitas pembakaran terjamin.
Sistem tungku terowongan

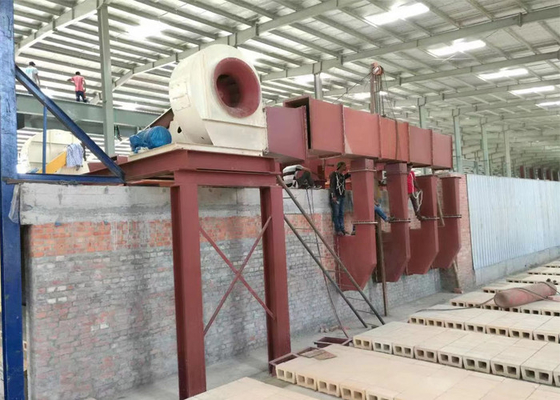

Teknologi memilih tungku terowongan langit-langit datar. Tungku terowongan memiliki sistem lengkap
pembuangan asap, pendinginan, pelepasan panas, penyeimbangan tekanan di bawah kereta tungku, sistem berjalan dan pengujian. Kurva pembakaran di dalam tungku akan lebih masuk akal melalui penyesuaian sistem tersebut.
Terdapat pintu masuk dan keluar di kedua ujung tungku terowongan. Di sisi masuk, terdapat ruang persiapan, dan pintu pemutus antara ruang persiapan dan zona sambungan tungku. Dengan demikian secara efektif menghindari masuknya udara dingin dan memastikan sistem pembakaran tungku.
Struktur tungku terowongan

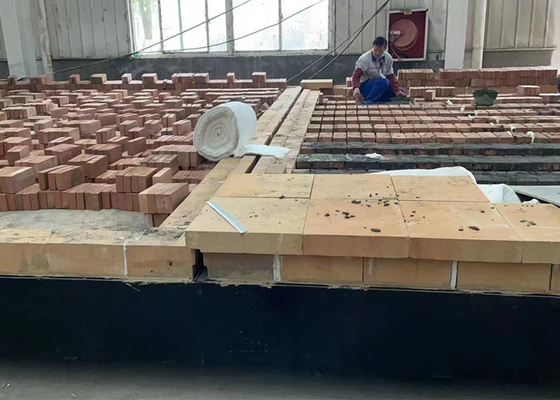

Bata merah diletakkan untuk zona pra-pemanasan dan zona pendinginan di mana suhu di bawah 200ºC. Bagian lainnya, zona pembakaran dan dinding terdalam zona isolasi mengadopsi bata tahan api tanah liat. Bata isolasi tanah liat akan digunakan untuk meletakkan area isolasi. Sementara itu, kain felt tahan api (untuk bagian kurva suhu relatif di atas 600 Celcius) atau felt wol batu akan digunakan untuk pengisian dan bata merah akan diletakkan di dinding eksternal.
Struktur atap tungku: Satu ruang kereta tungku tetap berada di zona suhu rendah di kedua sisi, yang mengadopsi pelat atas beton cor di tempat. Untuk posisi lain, pelat bahan tanah liat, pelat gantungan melalui derek gantung di bawah balok baja tipe H oleh produk cor. Kedua sisi badan dinding menopang berat balok utama. Kapas aluminium tinggi, felt fibro tahan api, felt wol batu, papan wol batu diletakkan di pelat hander tahan api, yang menyusun lapisan isolasi kompleks. Celah antara pelat atas akan terkena dampak serat aluminium tinggi. Pengikat suhu tinggi diisi ke celah antara papan, dan dilukis di sisi atas lapisan isolasi, sehingga untuk memastikan kepekaan material dan daya tahan struktur.
Tungku terowongan dapat menggunakan batu bara/gas/minyak sebagai bahan bakar untuk membakar batu bata tanah liat

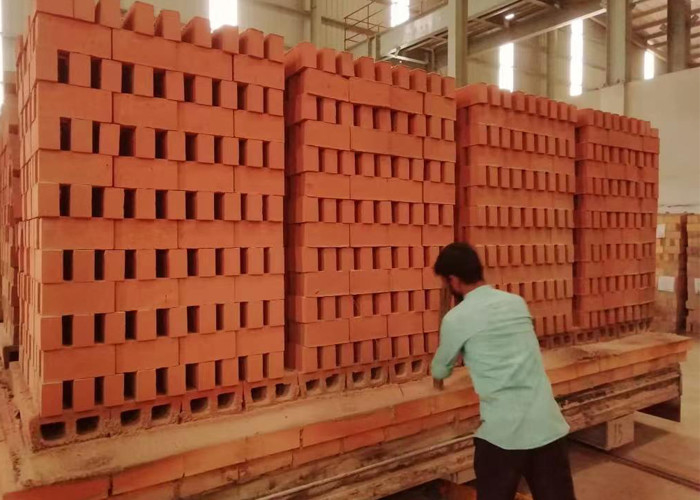

Sistem pembakaran otomatis penuh untuk tungku terowongan bata tanah liat
Mesin pengumpan batu bara untuk tungku terowongan bata tanah liat / tungku hoffman
Tungku terowongan bata tanah liat sedang dibangun di Bangladesh
Parameter teknis tungku terowongan bata tanah liat:
| Model Spesifikasi |
Jumlah |
Kapasitas Output (Pcs/hari) |
Luas Lahan yang Dibutuhkan |
Ukuran Luar (m) |
| Tungku Terowongan + Pengering |
Bagian 2.5m |
50000 |
140×50m |
110.8×4.3×2.34 |
| 8 Saluran |
61×9.6×1.5 |
| Bagian 3.6m |
80000～100000 |
170×65m |
134.2×5.4×3.6 |
| 12 Saluran |
67.6×19.22×1.5 |
| Bagian 4.6m |
100000～120000 |
180×70m |
143.5×6.4×3.33 |
| 14 Saluran |
65.5×25.24×3.285 |
| Bagian 6.9m |
150000～180000 |
200×120m |
153.5×8.7×3.33 |
| 20 Saluran |
65.5×25.24×3.285 |
