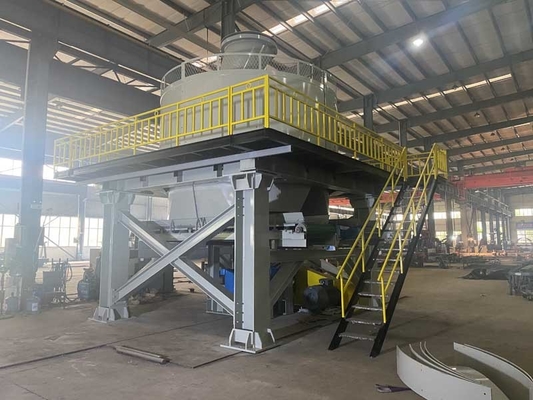

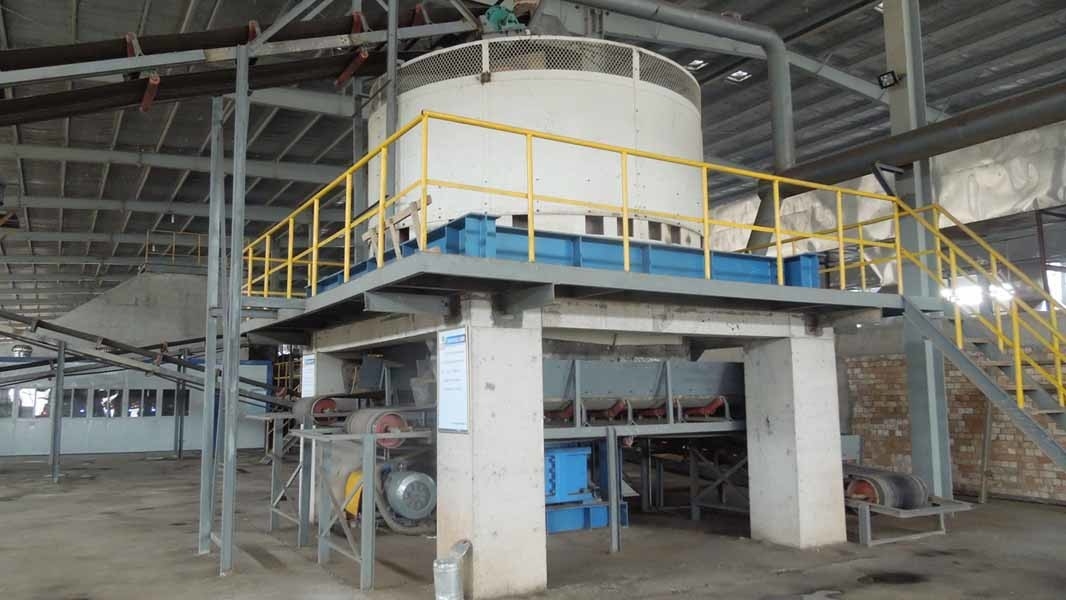

TWPM200 Wet pan mill Peralatan pemrosesan mineral di lini produksi batu bata
Pabrik Pan Basah
Ini digunakan di bagian persiapan bahan baku dari lini produksi batu bata untuk sepenuhnya mencampur, menghancurkan, dan menggiling berbagai bahan.
Rol mengadopsi struktur yang roller dipisahkan dari hub, dan dihubungkan secara keseluruhan dengan kunci baji, yang nyaman untuk penggantian roller;
Kulit bergulir terbuat dari baja paduan kromium mangan tinggi, dengan kekuatan tinggi dan ketahanan aus, ketebalannya hingga 150 mm, dan masa pakai yang lama;
Poros utama terbuat dari tempa baja paduan dan diberi perlakuan panas, dengan kekuatan tinggi, ketahanan lelah, dan dapat menahan gaya eksentrik radial yang besar;
Kopling hidraulik pembatas torsi digunakan untuk transmisi daya antara motor engine utama dan poros input peredam, yang secara efektif dapat melindungi peredam dan motor dan mencegah benturan pada bagian mekanis saat memulai dengan beban penuh;peredam utama dilengkapi dengan sistem pelumasan paksa dan kipas pendingin.
Bagian Kunci
Piring saringan
Bahan baku untuk pelat ayakan adalah baja mangan tinggi, desain modul, anti aus dan juga dapat dilepas dengan mudah dengan cadangan baru.

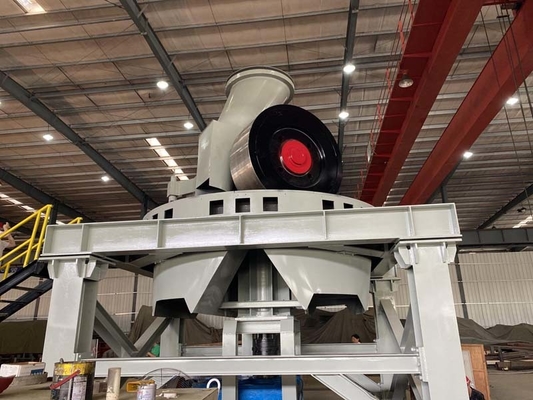

Pabrik
Rol mengadopsi struktur yang kulit rol dipisahkan dari hub, yang dihubungkan secara keseluruhan dengan kunci berbentuk baji;akan lebih mudah untuk mengganti kulit saat dibutuhkan.
Kulit rol
Ketebalan kulit rol adalah 150 mm, terbuat dari baja paduan mangan-kromium tinggi, yang berkekuatan tinggi dan tahan aus
Panci
Ini adalah struktur kisi yang dilas dengan wol baja, yang lebih kuat dan dapat menanggung pemadatan dampak yang sangat besar.
Dukungan struktur
Ada bantalan penyerap goncangan poliuretan antara platform dan peredam, yang digunakan untuk menyerap gaya benturan dan getaran peralatan selama operasi.
Catatan: Platform pendukung dan pemeliharaan struktur bersifat opsional dan
pelanggan dapat mengelas di lokal.
poros utama
Poros utama terbuat dari tempa baja paduan, dan telah dipanaskan, yang memiliki kekuatan tinggi;
Tahan lelah dan dapat menahan gaya eksentrik radial yang besar.
Motor & peredam
Kopling hidrolik dan torsi terbatas digunakan untuk transmisi daya antara motor mesin utama dan poros input peredam, yang secara efektif melindungi peredam dan motor dari benturan pada bagian mekanis saat bekerja dengan beban penuh;peredam utama dilengkapi dengan sistem pelumasan paksa dan kipas pendingin.
Parameter teknik
| Tidak. |
Barang |
TWPM185 |
TWPM200 |
| 1 |
Ukuran rol: |
1850*700mm diameter * lebar |
2000*900mm diameter * lebar |
| 2 |
Putar kecepatan untuk poros utama |
13rpm |
13rpm |
| 3 |
Kekuasaan |
90+2.2+2.2+1.5kw |
142kw |
| 4 |
Diameter rol efektif |
1850mm |
2000mm |
| 5 |
Kecepatan putar |
29rpm |
29rpm |
| 6 |
Diameter untuk lubang layar |
Bangunan yang disesuaikan |
Bangunan yang disesuaikan |
| 7 |
Kapasitas produksi |
40-50 m³/jam |
60-90 m³/jam |
| 8 |
Berat total peralatan |
65200 kg |
70000 kg |
| 9 |
Ukuran |
5300*4600*6500mm |
6700*6500*6700mm |
