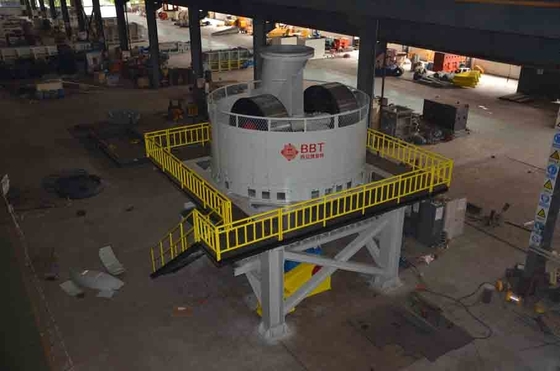

Kapasitas produksi lini produksi 40-50 m³ / jam mesin pembuat bata merah otomatis
Pabrik roda adalah perusahaan saya dalam menyerap pengalaman maju asing dari produk serupa berdasarkan pengembangan produk baru, memimpin dalam produk serupa dalam negeri.Mesin memiliki struktur yang wajar, operasi yang stabil, tingkat kesalahan yang rendah, nyaman dalam operasi dan pemeliharaan.Terutama digunakan dalam gangue batubara, serpih, tanah liat, lumpur dan abu terbang sebagai bahan baku utama bahan baku dalam proses produksi batu bata sinter.Dengan menghancurkan, menggiling, menguleni, mencampur, dll. Setelah bahan baku digiling oleh mesin, kinerja teknologi komprehensif bahan baku dapat ditingkatkan secara signifikan, dan produk sinter berkualitas tinggi dapat diproduksi.
Motor menyediakan tenaga penggerak dan menggerakkan kopling hidraulik untuk mewujudkan start motor yang stabil tanpa beban.Daya ditransmisikan ke peredam melalui katrol, dan peredam menggerakkan poros melalui kopling.Spindel dan kursi suspensi dihubungkan oleh selongsong ekspansi, dan transfer torsi diwujudkan oleh gesekan antara selongsong ekspansi, spindel, dan kursi suspensi.Keuntungannya adalah mudah dipasang dan dibongkar, dapat mewujudkan perlindungan yang berlebihan dari spindel, menghindari kerusakan pada permukaan mesin spindel.Kursi suspensi mentransmisikan daya ke kantilever dalam dan luar masing-masing, dan menggerakkan dua rol untuk berputar di sekitar poros utama, dan rol berputar di sekitar rol masing-masing pada saat yang bersamaan.Bahan yang dicampur dengan air pada proses sebelumnya jatuh dari hopper pusat di bagian atas peralatan ke bagian depan roller bagian dalam.Setelah bahan digulung dan dihancurkan oleh roller dalam, bahan tersebut dikikis ke raceway roller luar oleh scraper apung dan melewati roller luar.Setelah bahan baku digulung, penggilingan dan ekstrusi dilakukan melalui lubang pelat saringan untuk menyelesaikan penghancuran, pencampuran, penggilingan dan pengadukan berbagai bahan baku.
Bagian Kunci
Piring saringan
Bahan baku untuk pelat ayakan adalah baja mangan tinggi, desain modul, anti aus dan juga dapat dilepas dengan mudah dengan cadangan baru.
Pabrik
Rol mengadopsi struktur yang kulit rol dipisahkan dari hub, yang dihubungkan secara keseluruhan dengan kunci berbentuk baji;akan lebih mudah untuk mengganti kulit saat dibutuhkan.
Kulit rol
Ketebalan kulit rol adalah 150 mm, terbuat dari baja paduan mangan-kromium tinggi, yang berkekuatan tinggi dan tahan aus
Panci
Ini adalah struktur kisi yang dilas dengan wol baja, yang lebih kuat dan dapat menanggung pemadatan dampak yang sangat besar.

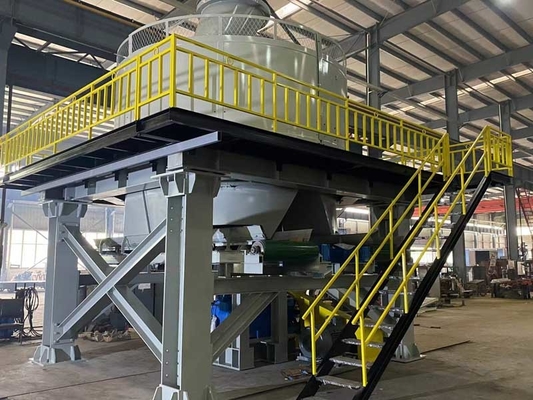

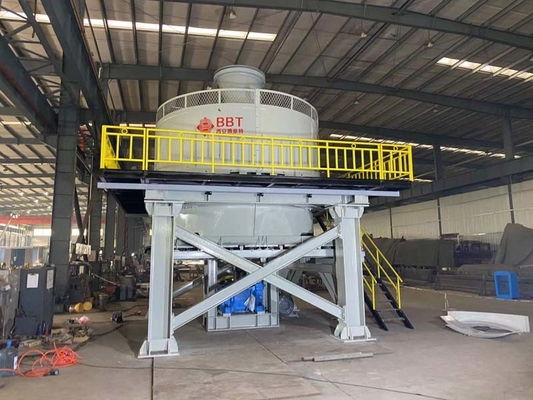

Dukungan struktur
Ada bantalan penyerap goncangan poliuretan antara platform dan peredam, yang digunakan untuk menyerap gaya benturan dan getaran peralatan selama operasi.
Catatan: Platform pendukung dan pemeliharaan struktur bersifat opsional dan
pelanggan dapat mengelas di lokal.
poros utama
Poros utama terbuat dari tempa baja paduan, dan telah dipanaskan, yang memiliki kekuatan tinggi;
Tahan lelah dan dapat menahan gaya eksentrik radial yang besar.
Motor & peredam
Kopling hidrolik dan torsi terbatas digunakan untuk transmisi daya antara motor mesin utama dan poros input peredam, yang secara efektif melindungi peredam dan motor dari benturan pada bagian mekanis saat bekerja dengan beban penuh;peredam utama dilengkapi dengan sistem pelumasan paksa dan kipas pendingin.
Struktur Pemasok dan Manufaktur Pan Mills untuk Penggilingan Pengolahan Bahan Basah
Mekanisme penggulungan mudah dibuat, mudah dirawat, tidak ketat dengan persyaratan ukuran pengumpanan, bobot peralatan sendiri, kekakuan keseluruhan yang kuat, ketahanan benturan, dan pengoperasian peralatan yang aman dan stabil.
Kopling hidrolik digunakan untuk mewujudkan transmisi daya antara motor dan peredam, dampak awal kecil, dan peredam dapat memberikan perlindungan yang berlebihan dan memperpanjang masa pakai.
Saklar deteksi buka/tutup pintu inspeksi saling bertautan dengan sakelar start/stop motor utama untuk memastikan bahwa personel pemeliharaan dapat merawat mesin saat mesin dihentikan.
Parameter teknik
| Tidak. |
Barang |
TWPM185 |
TWPM200 |
| 1 |
Ukuran rol: |
1850*700mm diameter * lebar |
2000*900mm diameter * lebar |
| 2 |
Putar kecepatan untuk poros utama |
13rpm |
13rpm |
| 3 |
Kekuasaan |
90+2.2+2.2+1.5kw |
142kw |
| 4 |
Diameter rol efektif |
1850mm |
2000mm |
| 5 |
Kecepatan putar |
29rpm |
29rpm |
| 6 |
Diameter untuk lubang layar |
Bangunan yang disesuaikan |
Bangunan yang disesuaikan |
| 7 |
Kapasitas produksi |
40-50 m³/jam |
60-90 m³/jam |
| 8 |
Berat total peralatan |
65200 kg |
70000 kg |
| 9 |
Ukuran |
5300*4600*6500mm |
6700*6500*6700mm |
