sistem mesin pemotong blok berongga tanah liat dengan peralatan pemotong batu bata padat

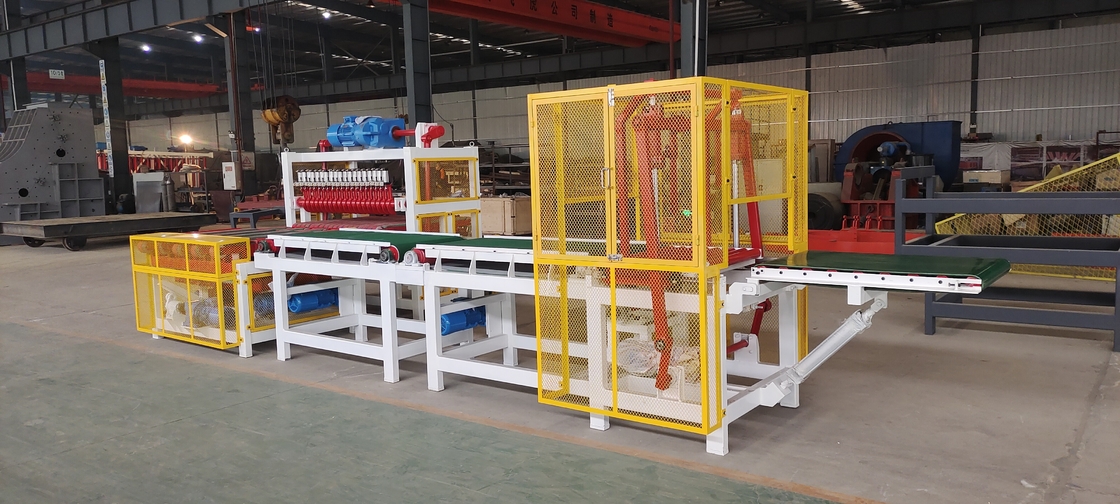

Sistem mesin pemotong blok berongga tanah liat dengan peralatan pemotong bata padat

Mesin pemotong bata tanah liat dari komposisi, gambar garis besar dan prinsip kerja

(1) Mesin pemotong bata hijau (selanjutnya disebut sebagai mesin pemotong) terutama terdiri dari tiga bagian: perangkat pemotong vertikal batang-engkol, ban berjalan datar dan perangkat pembersih kawat baja.

Perangkat pemotong vertikal batang-engkol terutama terdiri dari motor roda gigi, engkol, batang penghubung, perangkat pengangkat kawat baja dan perangkat tegangan kawat baja.

Ban berjalan datar terutama terdiri dari motor roda gigi, rangka, sabuk datar dan perangkat tegangan. Setelah menerima strip lumpur dan melewati penentuan posisi fotolistrik, mekanisme batang-engkol memotong strip lumpur secara vertikal menjadi bata hijau dengan spesifikasi yang diperlukan.

(2) Gambar garis besar mesin pemotong (terlihat pada gambar terlampir)

(3) Prinsip kerja

Setelah ban berjalan datar di dalam mesin mengangkut strip lumpur ke posisi yang ditentukan, ban berjalan berhenti berjalan. Setelah menerima sinyal strip lumpur di tempat, mekanisme batang-engkol memotong strip lumpur secara vertikal menjadi bata hijau dengan spesifikasi yang diperlukan. Bata hijau kemudian dipindahkan ke bangku pemrograman untuk pengelompokan dan pemuatan, dan kemudian mekanisme diatur ulang dan masuk ke siklus tugas berikutnya. Selama proses kerja, perangkat tegangan kawat baja memiliki fungsi alarm otomatis untuk pemutusan kawat.

Mesin pemotong bata tanah liat

Parameter Teknis:

1. Frekuensi pemotongan maksimum: 16 kali/menit;
2. Panjang strip lumpur maksimum: 2,1 meter;
3. Tinggi pemotongan maksimum: 300mm;
4. Lebar pemotongan maksimum: 600mm;
