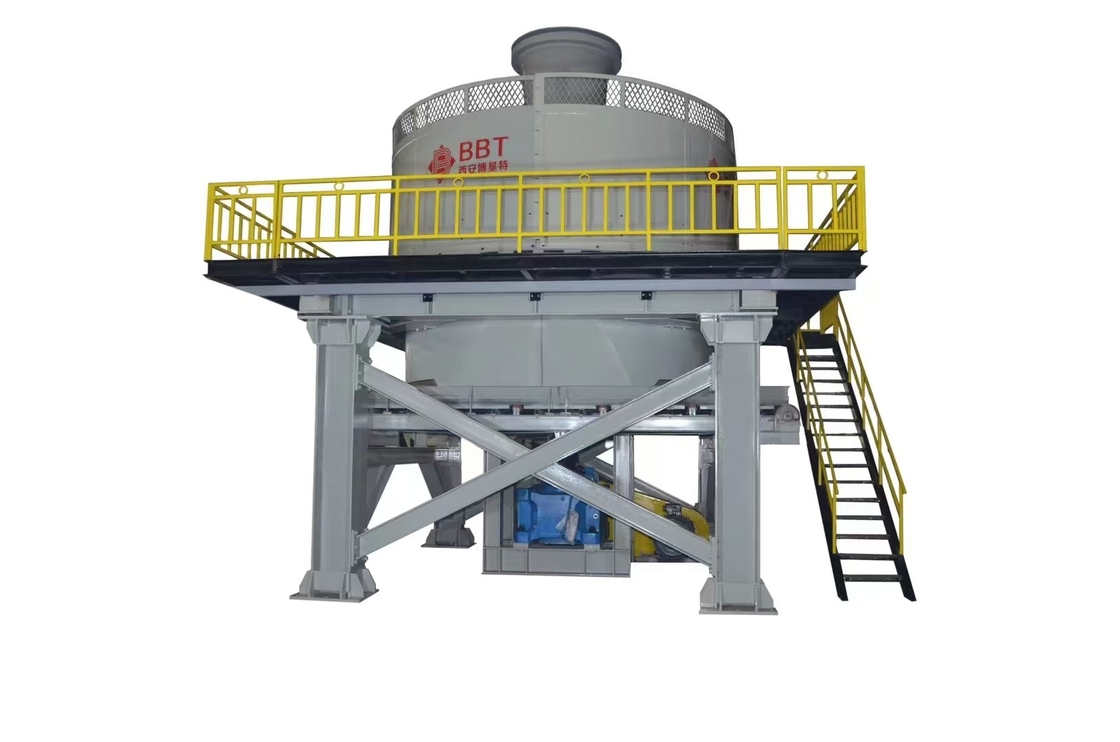

Wet pan mill TWPM-185

Wet pan mill adalah produk baru yang dikembangkan oleh perusahaan kami berdasarkan penyerapan pengalaman canggih dari produk serupa di luar negeri, dan menempati posisi terdepan di antara produk serupa di China. Mesin ini memiliki struktur yang masuk akal, pengoperasian yang stabil, tingkat kegagalan yang rendah, serta mudah digunakan dan dirawat. Mesin ini terutama digunakan untuk pengolahan bahan mentah dalam proses produksi batu bata bakar dengan gangue batubara, abu terbang, serpih, tanah liat, dan lumpur sebagai bahan mentah utama. Mesin ini memiliki fungsi menghancurkan, menggiling, menguleni, dan mencampur. Setelah bahan mentah digiling dan diproses oleh mesin ini, sifat teknologi komprehensif dari bahan mentah dapat ditingkatkan secara signifikan, dan produk bakar berkualitas lebih tinggi dapat diproduksi.

Spesifikasi wet pan mill TWPM-185:

Diameter efektif rol 1.850mm

Wet pan mill seri TWPM

Prinsip kerja dan karakteristik struktural

Prinsip kerja

Motor listrik menyediakan tenaga penggerak, dan motor listrik menggerakkan kopling hidrolik untuk mewujudkan start tanpa beban dan stabil dari motor listrik. Tenaga ditransmisikan ke peredam melalui katrol, dan peredam menggerakkan poros utama untuk berputar melalui

kopling. Poros utama dan dudukan suspensi dihubungkan oleh selongsong ekspansi, dan transmisi torsi diwujudkan oleh gesekan antara selongsong ekspansi, poros utama, dan dudukan suspensi. Keuntungannya adalah mudah dipasang dan dibongkar, dan dapat mewujudkan perlindungan kelebihan beban untuk poros utama dan menghindari kerusakan pada permukaan pemrosesan poros utama. Dudukan suspensi mentransmisikan daya ke kantilever bagian dalam dan luar masing-masing, dan menggerakkan kedua rol untuk berputar di sekitar poros utama, dan rol berputar di sekitar poros rol masing-masing pada saat yang sama. Bahan mentah yang dicampur dengan air dalam proses sebelumnya jatuh dari corong pengumpan pusat di bagian atas peralatan ke bagian depan rol bagian dalam. Setelah dihancurkan dan dihancurkan oleh rol bagian dalam, material dikerok oleh pengikis mengambang ke jalur rol luar, dan melewati rol luar. Setelah digulung, bahan mentah digulung dan diekstrusi melalui lubang pelat saringan untuk menyelesaikan penghancuran, pencampuran, penggilingan, dan pengulenan berbagai bahan mentah.

Karakteristik struktural

Wet pan mill seri ini terutama terdiri dari motor, peredam, bagian poros transmisi, bagian rangka, bagian dudukan suspensi, bagian roda gerinda internal dan eksternal, bagian cakram gerinda, bagian pengikis, dan konveyor sabuk pembuangan dan bagian lainnya.

Struktur keseluruhan dari wet pan mill seri ini kompak, dan kopling hidrolik digunakan untuk mewujudkan transmisi daya antara motor dan peredam. Keuntungannya adalah dampak awal kecil, dan perlindungan kelebihan beban motor dan peredam dapat diwujudkan untuk memperpanjang masa pakainya.

Rol adalah salah satu bagian kunci dari pan mill, jadi cincin penggulung bagian dalam dan luar dari rol terbuat dari baja cor kromium tinggi. Karena baja cor kromium tinggi memiliki ketahanan aus yang baik dan kekuatan luluh material yang tinggi, umur kerja cincin rol ditingkatkan. Demikian pula, pelat pelapis dan pelat saringan pembuangan dari pan mill juga terbuat dari paduan mangan tinggi. Poros utama dari wheel mill adalah bagian penting untuk mentransmisikan daya, jadi selain memilih baja temper dan temper paduan dengan sifat mekanik komprehensif yang lebih baik, proses perlakuan panas dan inspeksi kualitas yang ketat telah dilakukan. Selain itu, bantalan dan segel oli yang diperlukan untuk semua komponen terbuat dari produk berkualitas tinggi dalam negeri, dan seluruh mesin berkualitas tinggi, berkinerja baik, dan memiliki umur pakai yang panjang.

Wet pan millPemasok China wet pan mill mesin pembuat batu bata tanah liat pan mill

Parameter teknis wet pan mill:
